၁

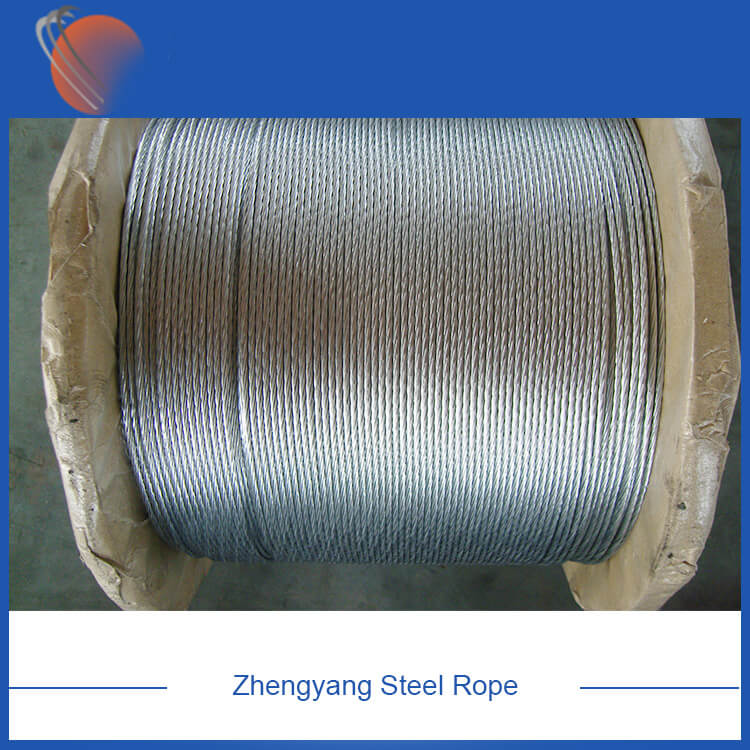

၁.၁ ဤစံနှုန်းသည်သံမဏိကြိုးများ၊ သိုင်းကြိုးများ၊ စိုက်ထူဝါယာများနှင့်သံမဏိကြိုးလေးချောင်းပါ ၀ င်သောသံမဏိဝါယာကြိုးများအတွက်အဆင့်ငါးဆင့်နှင့်သက်ဆိုင်သည်။
၁.၂ အဆင့်ငါးဆင့်မှာအောက်ပါအတိုင်းဖြစ်သည်။
၁.၂.၁ အထွေထွေအဆင့်;
1.2.2 ပုံမှန်အဆင့်
၁.၂.၃ ပွင့်လင်းမီးဖိုအဆင့်၊
1.2.4 မြင့်မားပြင်းထန်မှုအဆင့်;
၁.၂.၅ အလွန်အစွမ်းထက်သောအဆင့်
၁.၂.၆ သံမဏိကြိုးတန်းတစ်ခုစီ၏အနိမ့်ဆုံးခံနိုင်ဝန်အားအပိုဒ် ၈ တွင်ကြည့်ပါ။
၁.၃ သွပ်အလွှာ၏အလေးချိန်အုပ်စု ၄ ခုမှာအမျိုးအစား ၁ နှင့်အဆင့် A၊ အဆင့် B နှင့်အဆင့် C. အနိမ့်ဆုံးအလေးချိန်အတွက်အပိုဒ် ၁၂ ကိုကြည့်ပါ။
၁၄ နာရီပေါင်ယူနစ်စနစ်တွင်ဖော်ပြထားသောတန်ဖိုးများသည်စံတန်ဖိုးများဖြစ်ပြီးကွင်းအတွင်းရှိတန်ဖိုးများသည်အကိုးအကားအတွက်သာဖြစ်သည်။
စံညွှန်း ၂ ခု
၂.၁ စမ်းသပ်မှုများနှင့်ပစ္စည်းများစံချိန်စံညွှန်းများအမေရိကန်အသင်း
A90 သွပ် (သို့) သွပ်အလွိုင်းအပေါ်ယံပိုင်းသံမဏိထုတ်ကုန်အပေါ်ယံအလေးချိန် (အစုလိုက်အပြုံလိုက်) စမ်းသပ်နည်း
စည်းကမ်းချက်များ ၃
၃.၁ ဤစံ၌သုံးသောသင့်လျော်သောနာမ်များ၏အဓိပ္ပါယ်ကို A902 သို့ရည်ညွှန်းသည်
၃.၂ ဤစံ၌အထူးအသုံးအနှုန်းများဖော်ပြချက်
၃.၂.၁ သောင်တင်ထားသောဝါယာကြိုး-သံမဏိသောင်တင်ပြီးသောဝါယာကြိုး၏အသုံးအနှုန်းနည်းလမ်းမှာသောင်တင်ဝါယာကြိုး၏အမည်အချင်း၊ သောင်တင်ထားသောသံမဏိဝါယာကြိုးများ၊ သောင်တင်နေသောဝါယာကြိုး၏အနိမ့်ဆုံးဝန်အားနှင့်အပေါ်ယံပိုင်း အမျိုးအစား (သို့) အုပ်စု (၁၂) ကိုကြည့်ပါ။
၄ င်းအော်ဒါအကြောင်းအရာ ၀၀
၄.၁ ဤစံနှုန်းအရပေးအပ်သောအမိန့်များတွင်အောက်ပါတို့ပါ ၀ င်ရမည်။
၄.၁.၁ ပေဖြင့်တိုင်းတာသောလိမ်ထားသောဝါယာကြိုးအရေအတွက်၊
၄.၁.၂ သောင်တင်နေသောဝါယာကြိုးများ၏အမည်အချင်း၊ သံမဏိဝါယာကြိုးများ၊ အဆင့်နှင့်သောင်တင်ဝါယာကြိုး၏အနိမ့်ဆုံးကျိုးပေါက်မှု (ဆောင်းပါး ၈ နှင့်ဇယား ၁)
၄.၁.၃ သွပ်အလွှာအလေးချိန် (အမျိုးအစားနှင့်အုပ်စု) (အပိုဒ် ၁၂ နှင့်ဇယား ၄)၊
၄.၁.၄ ကွိုင် (သို့) spool တွင်သောင်တင်နေသောဝါယာကြိုးအရှည် (အပိုဒ် ၁၉) ။
5 ပစ္စည်းများနှင့်ကုန်ထုတ်လုပ်မှု
၅.၁ အခြေခံသတ္တုကိုဖွင့်ထားသောမီးဖို၊ အောက်ဆီဂျင်မှုတ်စက်သို့လျှပ်စစ်မီးဖိုဖြင့်အရည်ကျိုသင့်သည်။ သံမဏိ၏အရည်အသွေးနှင့်သန့်ရှင်းမှုသည်သံမဏိဝါယာကြိုးအားသတ်မှတ်ထားသောအရွယ်အစားနှင့်သွပ်ရည်စိမ်ဆွဲသောအခါအချောဆုံးကြိုးနှင့် monofilament တို့၏အရည်အသွေးသည်တစ်ပြေးညီဖြစ်သင့်ပြီးဤစံနှုန်းတွင်ဖော်ပြထားသောစွမ်းဆောင်ရည်နှင့်လက္ခဏာများရှိသင့်သည်။
၅.၂ သွပ်ရည်စိမ်ရန်အသုံးပြုသောသွပ်ချောင်းသည် standard B6 တွင်သတ်မှတ်ထားသောမည်သည့်အဆင့်နှင့်မဆိုကိုက်ညီသင့်သည်။
6 လိမ်နိုင်ပါတယ်
၆.၁ သည်အခြားဖော်ပြထားခြင်းမရှိလျှင်လိမ်ထားသောဝါယာကြိုးသည်ဘယ်ဘက်ကိုလိမ်သွားလိမ့်မည်။ ဘယ်ဘက်လှည့်ခြင်းသည်အကဲခတ်သူနှင့်ဆန့်ကျင်ဘက်နာရီလက်တံအတိုင်းလှည့်ခြင်းဟုသတ်မှတ်သည်။ သံမဏိဝါယာကြိုးအားလုံးကိုတူညီသောတင်းအားဖြင့်လိမ်သင့်သည်။ အနိမ့်ဆုံးဖောက်ထွင်းမှု၏တင်းအား ၁၀% ကိုတင်းခံသောအခါအချင်းကိုသိသိသာသာလျှော့ကျစေမည်မဟုတ်ကြောင်းသေချာစေရန်လုံလောက်သောတင်းကျပ်မှုရှိသင့်သည်။
၆.၂ ၁ × ၃ သော့ခတ်ထားသောဝါယာကြိုးအားသံမဏိဝါယာကြိုး ၃ ခုဖြင့်ဖွဲ့စည်းထားမည်ဖြစ်ပြီးသောင်တင်ဝါယာကြိုး၏အမည်ခံအချင်းသည် ၁၄ ကြိမ်ထက်မနည်းနှင့် ၂၀ ထက်မပိုစေရ။
၆.၃ ၁ × ၇ သောင်တင်ထားသောဝါယာကြိုးသည်ဗဟိုဝါယာကြိုးတစ်ဝိုက်တွင်သံမဏိဝါယာကြိုး ၆ ခုဖြင့်ဖွဲ့စည်းထားသင့်ပြီးသောင်တင်ဝါယာကြိုး၏အမည်ခံအချင်းထက် ၁၆ ဆမပိုသောတူညီသောအလျားရှိသည်။
၆.၄ ၁ × ၁၉ သောင်တင်ထားသောဝါယာကြိုးသည်အတွင်းပိုင်းသံမဏိဝါယာကြိုး ၆ ခုနှင့်အလယ်သံမဏိဝါယာကြိုးတစ်ဝိုက်ကို ဗဟိုပြု၍ လိမ်ထားသည်။ သံမဏိဝါယာကြိုး ၆ ခုသည်ညာသန်ကိုကွေးပြီးသံမဏိဝါယာ ၇ လုံးထက်မပိုသောအမည်ခံအချင်းရှိရမည်။ ယူနီဖောင်းအလျားချထားသည်။ သံမဏိဝါယာကြိုး ၇ ခု၏အမည်အချင်းသည်သံမဏိဝါယာ၏အချင်း ၃ ဆဖြစ်သင့်သည်။ အပြင်ဘက်အလွှာရှိဝါယာကြိုး ၁၂ ချောင်းသည်ဘယ်ဘက်ကိုလိမ်ပြီး ၀ ါယာကြိုး ၇ ခုပတ်လည်တွင်စုစည်းသင့်ပြီး ၆.၅၁ × ၃၇ ကြိုး ၃ ကြိုးသည် ၆ နှင့်ဖွဲ့စည်းထားလိမ့်မည်။ အတွင်းသံမဏိဝါယာကြိုးများ၊ အလယ်အလတ်သံမဏိဝါယာကြိုး ၁၂ ချောင်းနှင့်အပြင်ဘက်သံမဏိဝါယာကြိုး ၁၈ ခုသည်ဗဟိုသံမဏိဝါယာကြိုးတစ်ဝိုက်တွင်စုစည်းထားသည်။ သံမဏိဝါယာကြိုး ၆ ခုသည်ဘယ်ဘက်ကိုကွေ့ပြီး ၇ ကြိုးထက်မပိုပါ။ ယူနီဖောင်းသည်သံမဏိဝါယာကြိုးအမာခံ၏အမည်ခံအချင်း၏ ၁၆ ဆရှိသည်။ သံမဏိဝါယာကြိုး ၇ ခု၏အမည်အချင်းသည်သံမဏိဝါယာ၏အချင်း ၃ ဆဖြစ်သင့်သည်။ အလယ်အလတ်အလွှာရှိသံမဏိဝါယာကြိုး ၁၂ ခုသည်ညာသန်နှင့်လိမ်ပြီးသံမဏိဝါယာကြိုး ၇ ခုပတ်လည်တွင် စုစည်း၍ သံမဏိဝါယာကြိုး ၁၉ ခု၏အမည်အချင်းထက် ၁၆ ဆမပိုပါ။ သံမဏိဝါယာကြိုး ၁၉ ခု၏အမည်အချင်းသည်သံမဏိဝါယာ၏အချင်း ၅ လက်မဖြစ်သင့်သည်။ အပြင်ဘက်သံမဏိဝါယာကြိုး ၁၈ ခုသည်ဘယ်ဘက်ကိုလိမ်ပြီးသံမဏိဝါယာကြိုး ၁၉ ခုတွင် စုစည်း၍ လိမ်ပြီးသောင်တင်ဝါယာကြိုး၏အမည်ခံအချင်းထက် ၁၆ ဆမပိုပါ။
၆.၆ သောင်တင်နေသောဝါယာရှိသံမဏိဝါယာကြိုးများအားလုံးသည်ပြီးစီးသောသံမဏိကြိုးမျှင်၌မှန်ကန်သောအနေအထား၌ရှိသင့်သည်။ သောင်တင်နေသောဝါယာကြိုးကိုဖြတ်လိုက်သောအခါကျိုးနေသောဝါယာကြိုးကိုနေရာ၌ထားရှိသင့်သည်။ သို့မဟုတ်ဝါယာကြိုးကို၎င်းနေရာတွင်ထားရန်အလွယ်တကူလက်ဖြင့်ပြန်ညှိနိုင်သည်။ နေရာ၌ ၎င်းသည် pre-deformation, post-deformation (သို့) ပုံသွင်းခြင်း (သို့) ပြုပြင်ခြင်းနှင့်ပြုပြင်ခြင်းကဲ့သို့နည်းလမ်းမျိုးစုံသို့မဟုတ်လုပ်ငန်းစဉ်များဖြင့်အောင်မြင်နိုင်သည်။
|
(မီလီမီတာ) Dia |
မဟုတ်ပါ။ |
(မီလီမီတာ) ဝါယာကြိုး Dia |
အလေးချိန် Ib/1000 ပေ (ကီလိုဂရမ်/ကီလိုမီတာ) |
||||
|
ဘုံအဆင့် |
Siemens Martin အဆင့် |
High Strength Grade ဖြစ်သည် |
Extra High Strength Grade ဖြစ်သည် ဖြစ်သည် |
||||
|
၁/၈ (၃.၁၈) |
7 |
၀.၀၄၁ (၁.၀၄) |
၃၂ (၄၈) |
၅၄၀ (၂.၄၀၂) |
၉၁၀ (၄.၀၄၈) |
၁၃၃၀ (၅.၉၁၆) |
၁၈၃၀ (၈.၁၄၀ |
|
၅/၃၂ (၃.၉၇) |
7 |
၀.၀၅၂ (၁.၃၂) |
၅၁ (၇၆) |
၈၇၀ (၃,၈၇၀) |
၁၄၇၀ (၆.၅၃၉) |
၂၁၄၀ (၆.၅၁၉) |
၂၉၄၀ (၁၃.၀၇၈) |
|
၃/၁၆ (၄.၇၆) |
7 |
၀.၀၆၂ (၁.၅၇) |
၇၃ (၁၀၉) |
၁၁၅၀ (၅.၁၁၅) |
၁၉၀၀ (၈.၄၅၂) |
၂၈၅၀ (၁၂.၆၇၇) |
၃၉၉၀ (၁၇.၇၄၈) |
|
၃/၁၆ (၄.၇၆) |
7 |
၀.၀၆၅ (၁.၆၅) |
၈၀ (၁၁၉) |
||||
|
၇/၃၂ (၅.၅၆) |
3 |
၀.၁၀၄ (၂.၆၄) |
၈၈ (၁၃၁) |
၁၄၀၀ (၆.၂၂၈) |
၂၃၄၀ (၁၀.၄၀၉) |
၃၅၀၀ (၁၅.၅၆၉) |
၄၉၀၀ (၂၁.၇၉၆) |
|
၇/၃၂ (၅.၅၆) |
7 |
၀.၀၇၂ (၁.၈၃) |
၉၈ (၁၄၆) |
၁၅၄၀ (၆,၈၅၀)၊ |
2560 (၁၁.၈၃၇) |
၃၈၅၀ (၁၇.၁၂၆) |
၅၄၀၀ (၂၄.၀၂၀) |
|
၁/၄ (၆.၃၅) |
3 |
၀.၁၂၀ (၃.၀၅) |
၁၁၇ (၁၇၄) |
၁၈၆၀ (၈.၂၇၄) |
၃၀၄၀ (၁၃.၅၂၃) |
၄၇၃၀ (၂၁.၀၄၀) |
၆၇၄၀ (၂၉.၉၈၁) |
|
၁/၄ (၆.၃၅) |
3 |
၀.၁၂၀ (၃.၀၅) |
၁၁၇ (၁၇၄) |
||||
|
၁/၄ (၆.၃၅) |
7 |
၀.၀၈၀ (၂.၀၃) |
၁၂၀ (၁၈၀) |
၁၉၀၀ (၈.၄၅၂) |
၃၁၅၀ (၁၄.၀၁၂) |
၄၇၅၀ (၂၁.၁၂၉) |
၆၆၅၀ (၂၉.၅၈၁) |
|
၉/၃၂ (၇.၁၄) |
3 |
၀.၁၃၀ (၃.၃၀) |
၁၃၇ (၂၀၄) |
၂၀၈၀ (၉.၂၅၂) |
၃၃၈၀ (၁၅,၀၃၅) |
၅၂၆၀ (၂၃.၃၉၈) |
၇၅၀၀ (၃၃.၃၆၂) |
|
၉/၃၂ (၇.၁၄) |
7 |
၀.၀၉၃ (၂.၃၆) |
၁၆၄ (၂၄၄) |
၂၅၇၀ (၁၁,၄၃၂)၊ |
၄၂၅၀ (၁၈.၉၀၅) |
၆၄၀၀ (၂၈.၄၆၉) |
၈၉၅၀ (၃၉.၈၁၂) |
|
၅/၁၆ (၇.၉၄) |
3 |
၀.၁၄၅ (၃.၆၈) |
၁၇၁ (၂၅၅) |
၂၄၉၀ (၁၁.၀၇၆) |
၄၀၉၀ (၁၈.၁၉၃) |
၆၃၅၀ (၂၈.၂၄၆) |
၉၁၀၀ (၄၀.၄၇၉) |
|
၅/၁၆ (၇.၉၄) |
7 |
၀.၁၀၄ (၂.၆၄) |
၂၀၅ (၃၀၅) |
၃၂၀၀ (၁၄.၂၃၄) |
၅၃၅၀ (၂၃.၇၉၈) |
၈၀၀၀ (၃၅.၅၈၆) |
၁၁၂၀၀ (၄၉.၈၂၀) |
|
၅/၁၆ (၇.၉၄) |
7 |
၀.၁၀၉ (၂.၇၇ï¼) |
၂၂၅ (၃၃၅) |
||||
|
၃/၈ (၉.၅၂) |
3 |
၀.၁၆၅ (၄.၁၉) |
၂၂၀ (၃၂၈) |
၃၃၃၀ (၁၄.၈၁၃) |
၅၅၆၀ (၂၄.၇၃၂) |
၈၃၆၀ (၃၇.၁၈၇) |
၁၁၈၀၀ (၅၂.၄၈၉) |
|
၃/၈ (၉.၅၂) |
7 |
၀.၁၂၀ (၃.၀၅) |
၂၇၃ (၄၀၇) |
၄၂၅၀ (၁၈.၉၀၅) |
၆၉၅၀ (၃၀.၉၁၅) |
၁၀၈၀၀ (၄၈.၀၄၀) |
၁၅၄၀၀ (၆၈.၅၀၃) |
|
၇/၁၆ (၁၁.၁၁) |
7 |
၀.၁၄၅ (၃.၆၈) |
၃၉၉ (၅၉၅) |
၅၇၀၀ (၂၅.၃၅၅) |
၉၃၅၀ (၄၁.၅၉၁) |
၁၄၅၀၀ (၆၄.၄၉၉) |
၂၀၈၀၀ (၉၂.၅၂၃) |
|
၁/၂ (၁၂.၇) |
7 |
၀.၁၆၅ (၄.၁၉) |
၅၁၇ (၇၇၀) |
၇၄၀၀ (၃၂.၉၁၇) |
၁၂၁၀၀ (၅၃.၈၂၃) |
၁၈၈၀၀ (၈၃.၆၂၇) |
၂၆၉၀၀ (၁၁၉.၆၅၇) |
|
၁/၂ (၁၂.၇) |
19 |
၀.၁၀၀ (၂.၅၄) |
၅၀၄ (၇၅၁) |
၇၆၂၀ (၃၃.၈၉၅) |
၁၂၇၀၀ (၅၆.၄၉၂) |
၁၉၁၀၀ (၈၄.၉၆၁) |
၂၆၇၀၀ (၁၁၈.၇၆၈) |
|
၉/၁၆ (၁၄.၂၉) |
7 |
၀.၁၈၈ (၄.၇၈) |
၆၇၁ (၁၀၀၀) |
၉၆၀၀ (၄၂.၇၀၃) |
၁၅၇၀၀ (၆၉.၈၃၇) |
၂၄၅၀၀ (၁၀၈.၉၈၁) |
၃၅၀၀၀ (၁၅၅.၆၈၈) |
|
၉/၁၆ (၁၄.၂၉) |
19 |
၀.၁၁၃ (၂.၈၇) |
၆၃၇ (၉၄၉) |
၉၆၄၀ (၄၂.၈၈၁) |
၁၆၁၀၀ (၇၁.၆၁၆) |
၂၄၁၀၀ (၁၀၇.၂၀၂) |
၃၃၇၀၀ (၁၄၉.၉၀၅) |
|
၅/၈ (၁၅.၈၈) |
7 |
၀.၂၀၇ (၅.၂၆) |
၈၁၃ (၁၂၁၁) |
၁၁၆၀၀ (၅၁.၅၉၉) |
၁၉၁၀၀ (၈၄.၉၆၁) |
၂၉၆၀၀ (၁၃၁.၆၆၇) |
၄၂၄၀၀ (၁၈၈.၆၀၅) |
|
၅/၈ (၁၅.၈၈) |
19 |
၀.၁၂၅ (၃.၁၈) |
၇၉၆ (၁၁၈၆) |
၁၁၀၀၀ (၄၈.၉၃၀) |
၁၈၁၀၀ (၈၀.၅၁၃) |
၂၈၁၀၀ (၁၂၄.၉၉၅) |
၄၀၂၀၀ (၁၇၈.၈၁၉) |
|
၃/၄ (၁၉.၀၅) |
19 |
၀.၁၅၀ (၃.၈၁) |
၁၁၅၅ (၁၇၂၁) |
၁၆၀၀၀ (၇၁.၁၇၂) |
၂၆၂၀၀ (၁၁၆.၅၄၃) |
၄၀၈၀၀ (၁၈၁.၄၈၇) |
၅၈၃၀၀ (၂၅၉.၃၃၁) |
|
၇/၈ (၂၂.၂၂) |
19 |
၀.၁၇၇ (၄.၅၀) |
၁၅၈၁ (၂၃၅၆) |
၂၁၉၀၀ (၉၇.၄၁၆) |
၃၅၉၀၀ (၁၅၉.၆၉၁) |
၅၅၈၀၀ (၂၄၈.၂၁၁) |
၇၉၇၀၀ (၃၅၄.၅၂၃) |
|
၁ (၂၅.၄) |
19 |
၀.၂၀၀ (၅.၀၈) |
၂၀၇၃ (၃၀၈၉) |
၂၈၇၀၀ (၁၂၇.၆၆၄ ï¼) |
၄၇၀၀၀ (၂၀၉.၀၆၆) |
၄၇၀၀၀ (၂၀၉.၀၆၆) |
၁၀၄၅၀၀ (၄၆၄.၈၃၉) |
